在Android的設計過程中，為了適配不同的手機分辨率，圖片大多需要拉伸或者壓縮，這樣就出現了可以任意調整大小的一種圖片格式“.9.png”。這種圖片是用于Android開發的一種特殊的圖片格式，它的好處在于可以用簡單的方式把一張圖片中哪些區域可以拉伸，哪些區域不可以拉伸設定好，同時可以把顯示內容區域的位置標示清楚。
本文結合一些具體的例子來看下.9.png的具體用法。

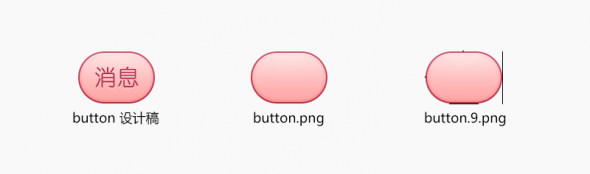

首先看下普通的.png資源與.9.png的資源區別：


普通的png資源就不多介紹了，可以明顯看到.9.png的外圍是有一些黑色的線條的，那這些線條是用來做什么的呢？我們來看下放大的圖像：

放大后可以比較明顯的看到上下左右分別有一個像素的黑色線段，這里分別標注了序號。簡單來說，序號1和2標識了可以拉伸的區域，序號3和4標識了內容區域。當設定了按鈕實際應用的寬和高之后，橫向會拉伸1區域的像素，縱向會拉伸2區域的像素。如下圖：

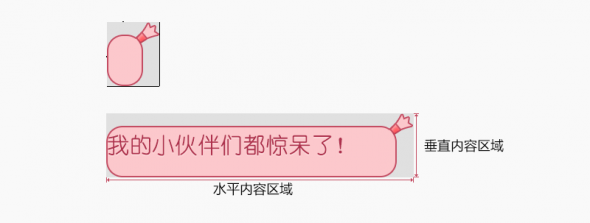

拉伸的含義應該比較容易理解，但是內容區域的標注有什么意義呢？我們來看下圖：

這里程序設置的文字垂直居中，水平居左的對齊方式。對齊方式是沒有問題的，但是對于這種大圓角同時又有些不規則邊框的的圖形來說，錯誤的標注方式會讓排版看起來很混亂。所以我們需要修正內容區域的線段位置和長度。

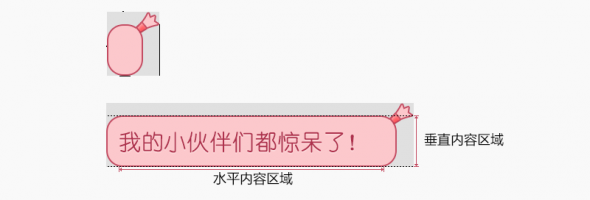

把橫向的內容區域縮短到圓角以內，縱向的內容區域控制在輸入框的高度以內，這樣文字就可以正常顯示了。

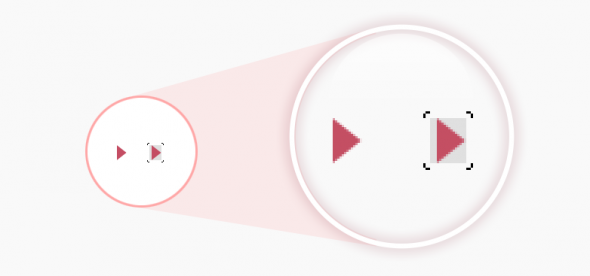

這里還有一種特殊情況，就是本身是.9.png的資源，但是在修改過程中你希望這張.9.png不能被拉伸（在做皮膚的情況中有可能會遇到），那怎么辦呢？只要把拉伸區域的點點在透明像素的地方就可以了，這樣拉伸的時候會拉伸透明部分的像素，而不會拉伸圖像本身。如下圖:

大家可以看到拉伸區域的黑點是可以不連續的。

說了半天.9.png的用法，那.9.png如何輸出呢？有很多種方式可以輸出.9.png，比如說用draw9patch.bat這個工具，或者簡單一點，用photoshop直接輸出。輸出的方式是先輸出普通的png資源，然后擴大畫布大小，上下左右各空出一個像素，再用一個像素的鉛筆工具（顏色選擇純黑色），上下左右分別畫點就可以了，保存的時候注意把后綴修改為.9.png。

有兩點需要特別注意下：

1.最外圍的一圈像素必須要么是純黑色，要么是透明，一點點的半透明的像素都不可以有，比如說99%的黑色或者是1%的投影都不可以有;

2.文件的后綴名必須是.9.png，不能是.png或者是.9.png.png，這樣的命名都會導致編譯失敗。
