為了幫助設計師更快速、更準確的完成常見模具圖素的設計，浩辰CAD燕秀模具2011軟件提供了強大的模具標準件庫，包含模胚、頂針等常見的標準件。在今天的CAD教程中，我們就著重來介紹下浩辰CAD燕秀模具2011中頂針的繪制、快速復制與復制對象還原等功能。

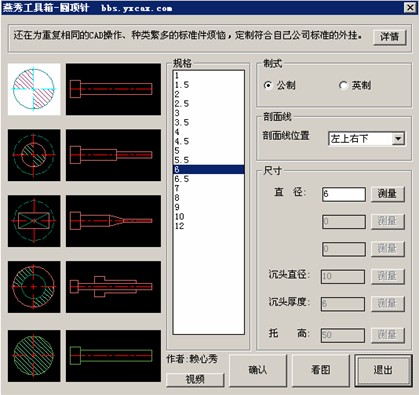

要繪制頂針并對頂針類型進行選擇，我們需要在軟件中依次點擊菜單欄【燕秀工具箱】—【模具標準件】—【頂針】，調出頂針功能對話框(如圖1)

圖1

在對話框中，我們可以選擇標準的頂針類型、規格、制式、剖面線、尺寸等參數，而且還可以為公司定制標準件的外掛，方便重復調用。

頂針在模具圖的繪制過程中有很多方便快捷的繪制方法，比如快速繪制與復制對象還原。針對在快速復制之后頂針方向、直徑標注等都會有一定角度的改變的問題，軟件提供了復制對象還原的功能。

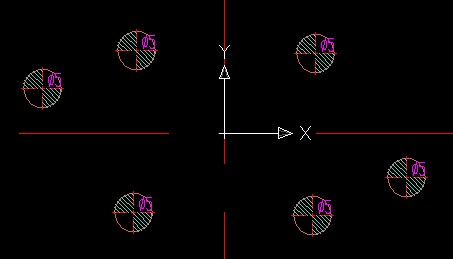

下面，我們通過具體案例來看下其功能的應用：首先，繪制頂針并快速復制(如圖2)。

圖2

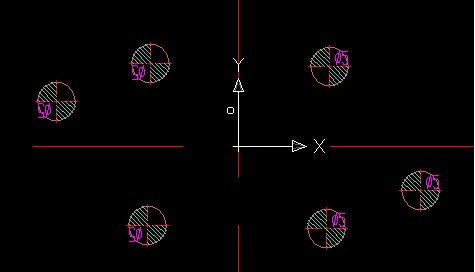

左側頂針為使用快速旋轉復制功能來繪制的，可以看到頂針標注也旋轉了。這里，我們就要用到復制對象還原命令了：依次點擊【燕秀工具箱】—【塊工具】—【塊旋轉還原】，然后窗選左側頂針就可以快速將旋轉對象還原(如圖3)。

圖3

以上命令的配合使用將會給提高設計師的設計效率，同時也增加了繪圖的正確率，希望大家能在繪制實踐中進行體會。
