在傳統的CAD軟件中，由于數據的架構不同，Excel表格中的數據和CAD表格中的數據交互是很難進行的。但與此同時，用戶又很需要這項功能。為此，浩辰CAD2012專門定制開發了“自動增強表格”功能來處理此問題。

下面，我們就來看下浩辰CAD2012“自動增強表格”功能是如何通過將Excel中的數據導入到CAD中，又是如何將CAD中的表格數據導入到Excel當中的(本次CAD教程使用的軟件為浩辰CAD2012，大家可以登陸浩辰CAD官網下載試用 http://www.gstarcad.com/cad_7_74.html)。

一、Excel數據導入CAD

首先，我們打開浩辰CAD2012軟件，然后依次點擊【擴展工具】—【自動增強表格】—【創建表格】后。軟件會自動啟動Excel編輯工具，此時在Excel當中會在“加載項”中添加“AutoXlsTable”工具，我們再通過Excel中的“打開”功能選擇需要的導入到CAD中的文檔(如圖1)。


圖1

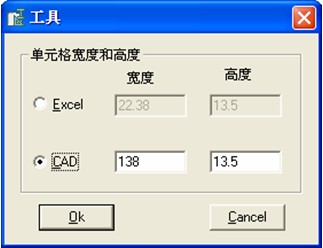

在導入到CAD軟件之前，我們還可以對導入到CAD中的表格進行設置，點擊相關按鈕，軟件會彈出進行表格寬度設置的對話框(如圖2)。

圖2

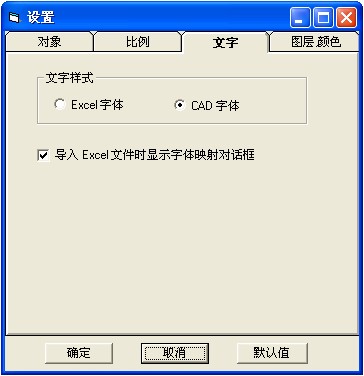

設置完成后點擊“OK”按鈕，之后繼續進行文字的設置(如圖3)。


圖3

在這里，我們可以對插入到CAD中表格的顏色、采用的字體、插入的比例，以及一些文字線型對象的具體信息進行設置。設置完成后，點擊“確定”按鈕。

最后，我們就可以將Excel表格數據導入到CAD表格中，導入有兩種形式。

1、將當前頁面中的所有的內容導入CAD表格中。

2、將所選區域中的內容導入到CAD表格中(先選區域，再點擊按鈕)。

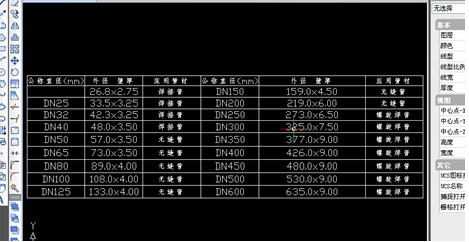

無論選用哪種導入形式，點擊完成后，Excel自動關閉，在浩辰CAD2012命令行中提示“Specify insertion point:”，需要我們指定表格左上角點的位置，左鍵點擊確定即可(如圖4)


圖4

二、CAD數據導出Excel

如想將CAD表格的數據導出到Excel表格當中，有兩種情況，需要分別處理。

1、如果CAD中的表格數據是用浩辰CAD2012的自動增強表格導入的，需要點擊【擴展工具】—【自動增強表格】—【編輯表格】，然后根據命令提示選擇需要編輯的表格，即可將所選表格數據導出到Excel表格當中。

2、有的表格是設計師通過普通文字和線條組成的表格，或是將這種表格定義成塊。如果是這兩種形式，首先可以將塊炸開成普通狀態，也就是普通文字和線條。然后依次點擊【擴展工具】—【表格工具】—【CAD表格轉Excel】，根據命令提示框選需要導出的表格數據。選擇完成后回車確定，所選內容即成功導出到Excel當中。
