在之前的教程中，我們?yōu)榇蠹抑v解了如何使用浩辰CAD機械2011軟件繪制二級齒輪減速器裝配圖，而在今天的CAD教程里，我們依然會帶來一篇減速器裝配圖的繪制教程，只不過，我們今天演示的是減速器剖面俯視圖的繪制方法。


1、使用浩辰CAD機械2011繪制齒輪剖面圖。由于齒輪剖面圖形對稱，因此我們可以使用浩辰CAD機械軟件繪圖工具中的【對稱劃線】命令來繪制（如圖1）。

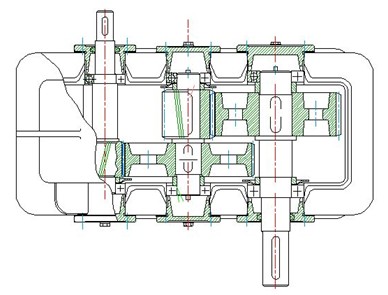

圖1


2、以軸為基礎，使用浩辰CAD機械軟件繪制俯視圖減速器箱體外輪廓（如圖2）。

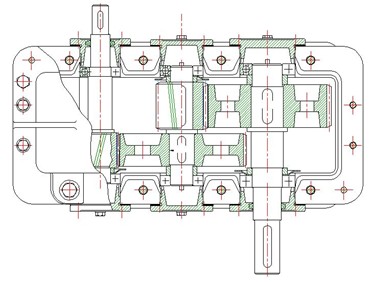

圖2


3、繪制箱體端蓋剖視圖并填充圖案。其中，我們可以使用浩辰CAD機械軟件繪圖工具中的【波浪線】命令來繪制剖面曲線，而軸承端蓋則可以使用【對稱劃線】來繪制（如圖3）。

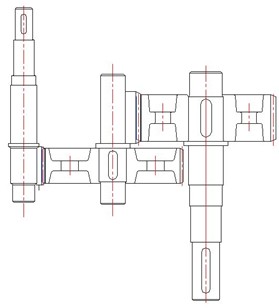

圖3


4、繪制螺釘孔和銷釘孔：依次點擊浩辰CAD機械軟件的【構造工具】——【單孔】，在對話框中輸入相關數據，快速繪制螺釘孔和銷釘孔（如圖4）。

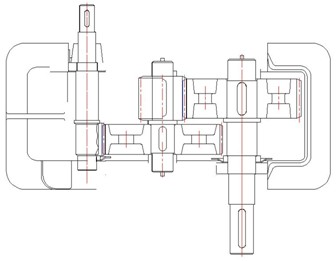

圖4


這樣，我們的二級齒輪減速器俯視圖就完成了繪制。從繪制效果來看，借助于浩辰CAD機械軟件的專業繪圖功能，此俯視圖較好的表現了減速器的結構，在構圖上也比較清晰，有興趣的讀者不妨下載浩辰CAD機械2011軟件進行實際體驗：http://www.gstarcad.com /cad_56_45.html。
