設計人員在做架空線路工程設計時常常需要利用采集的GPS或者全站儀數據進行平斷面的繪制、走徑圖的繪制、導線力學弧垂計算、工程材料統計等工作，如果利用普通的CAD平臺軟件來進行設計往往會浪費大量的時間，不利于優化資源配置。

　　針對設計師的困擾，浩辰CAD開發了架空線路優化設計軟件，其功能對應實際設計工作的各個環節，大大提高了設計人員的工作效率。那么，該軟件具有哪些獨特功能優勢呢？

　　1.專業、快捷的計算功能

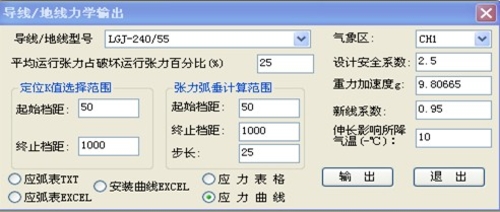

　　海量的專業設計數據庫：數據庫囊括導線、地線、氣象參數、桿塔、金具等各類數據信息庫。可從數據庫中選擇各類線路桿塔。只需選擇導線、地線型號、氣象區、輸入相關參數，軟件自動在數據庫中提取計算所需的信息，自動完成導線荷載、比載、臨界檔距；一次性完成張力、應力、弧垂等多種計算。根據起始、終止檔距、步長的設定，智能控制計算結果的檔距范圍。選擇輸出文檔則可為您提供一套全面完整、準確、規范的計算書。

圖 1

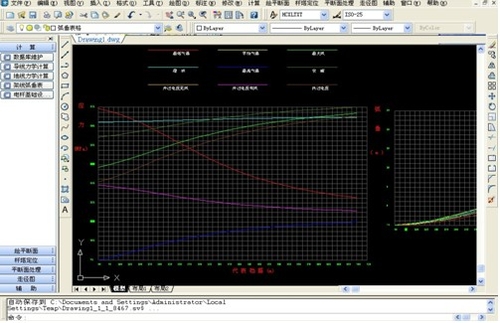

　　快速、規范的表格工具：輕松將力學計算結果轉換為CAD格式應力弧垂計算結果表，根據計算結果快速生成應力弧垂曲線圖，圖面準確、規范。

圖 2

　　2.強大的繪平斷面功能

　　軟件提供“視距垂直角”、“平距高差”、“平距高程”三種數據定位方式，并提供快捷繪制平斷面的兩種方法，對于使用GPS或全站儀測量工程數據，可以通過導入GPS或全站儀數據點來生成平斷面，對于沒使用GPS或全站儀測量工程數據，可以通過表單式輸入，輸入各個測量點來生成平斷面。

　　軟件還提供了直線樁、轉角樁、地標點、公路、鐵路、房屋、河流、水庫、溝、坎等豐富地標，并可根據參數輸入在圖中精確定位，快速繪制，軟件提供全站儀數據處理功能，自動讀取全站儀坐標數據生成平面地形點，自動計算各地形點的里程、高程、自動出圖，全自動的操作，使凹凸繁雜的地形圖瞬間呈現眼前。

圖 3

　　3.專業的桿塔定位

　　軟件支持10kV及以下各電壓等級，提供線路對地、對線安全距離及線路對地、對線安全距離及線路欲度設置，使工程充分符合設計安全。軟件提供工程信息和工程桿塔設置，可從數據庫中選擇各類線路、桿塔，任意布置、連續排桿、移動、替換、中間插入，多種布置及編輯功能，讓桿塔的布置靈活快捷。軟件提供“排位結果校檢”，對水平檔距、垂直檔距、對地間隙最低點等數據進行專業校檢，并可選擇性生成TXT、EXCEL格式校檢結果，保證設計準確、安全。

圖 4

　　4.靈活的平斷面處理

　　全自動的懸鏈線繪制功能，可靈活選擇全線路、耐張段內或兩桿塔間生成懸鏈線，并自動標出弧垂最低點；涵蓋線路、對線安全線、對地安全線三重線纜；兩桿塔間70℃和導線冷線狀態下懸鏈線的準確生成，使設計符合規范要求。

　　超強的分圖功能可以劃分圖框，連續截圖，自動顯示上一圖框截取范圍，前后關聯無縫隙截圖，保證您的每套圖紙都能完整連接。

圖 5

　　除此之外，浩辰CAD架空線路優化設計軟件還在優化設計上下了很大功夫，使CAD安裝、CAD打印等輔助功能的操作得以簡化，全面提升了設計師的體驗。目前，該軟件已經提供了下載試用，欲了解該軟件詳細功能者，可登錄浩辰CAD官網下載試用。
