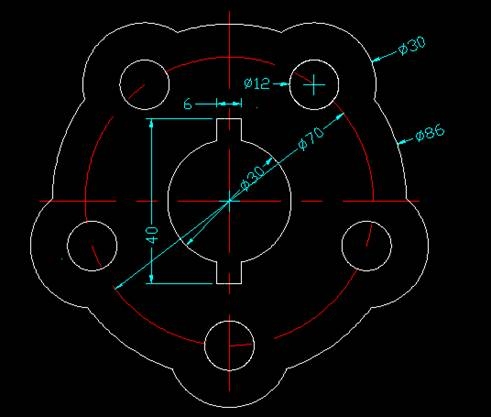

在進行CAD設計時，我們經常需要繪制平面圖。平面圖有很多種類型，下圖（圖1）是一個包含有多個圓的平面圖形，這個圖形在CAD軟件中應該如何繪制呢？下面我以浩辰CAD機械2011軟件為例給大家演示一下繪制的過程。

圖1

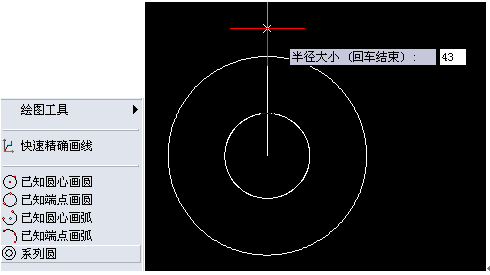

1.首先使用浩辰CAD機械2011中的【繪圖工具】—【系列圓或已知圓心畫圓】功能，先繪制已知同一圓心的系列圓（如圖2）。

圖2

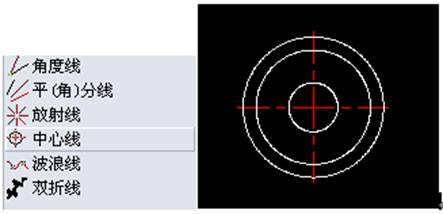

2.點擊【繪圖工具】—【中心線】，使用該功能來繪制已知圖形的中心線，以確定圖形的相對位置，方便后面進行操作。

圖3

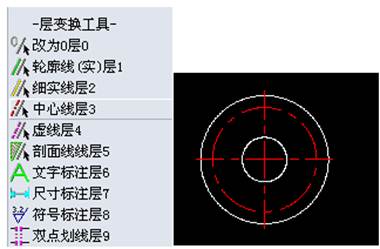

3.點擊【輔助工具】—【圖層變換工具】，運用圖形變換功能對已經繪制好的圖形進行圖層轉換（如圖4）。

圖4

4.繪制出圖形后，我們可以使用【陣列】功能來繪制對稱的多個圖形，可以根據實際情況選擇矩形陣列或環形陣列，選擇要陣列的對象、陣列的中心點、陣列的個數（如圖5）。

圖5

5.圖形繪制完畢后，我們還需要進行的最后一步是標注。在這里，使用尺寸標注中的標注功能能夠代替原有的標注功能，讓設計師更快捷方便的對繪制的圖形進行標注，而使用智能標注能夠實現直線和的標注并且在進行圓標注時還可以選擇多種標注的樣式（如圖6）。

圖6

完成上述步驟之后，一個完整的平面圖就繪制完成了。有興趣的朋友可以根據我們以上的教程，使用浩辰CAD機械2011軟件進行體驗。登陸浩辰CAD官網進行CAD下載：http://www.gstarcad.com/T_download/index_507.html
