在浩辰CAD公司派出產品技術老師配合四中老師教學過程中，產品技術老師充分發揮專業素質和軟件的優越性能，起到了良好的教學效果。為了培養和調動學生學好這門課程的興趣，產品技術老師決定以北京四中的老校門為原型，運用浩辰CAD建筑2011繪制校門三維圖。

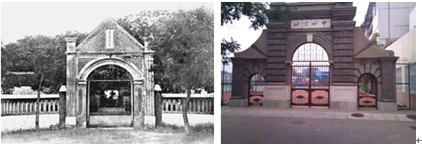

圖1 民國四年（1915年）京師公立第四中學校門--1997年仿制的老校門

北京四中校友、當代著名詩人北島是這樣描述他的母校北京四中老校門：校門是灰磚和石塊構筑的牌坊式建筑，帶有清末民初的風格，由郭沫若題字的“北京四中”，刻在門楣石頭上，涂上紅漆。那灰色墻體和大小鐵柵欄門有些陰森，曾出現在某部國產故事片中，冒充日本憲兵司令部……

我們看一下產品技術老師如何使用浩辰CAD完成四中校門的繪制。通過這個繪制過程，我們可以熟悉軟件、熟悉建筑制圖。詳細步驟分解如下：

1、 首先單擊“浩辰建筑”工具欄下【軸網柱子】工具下面單擊 【繪制軸網】布置大門的軸網。如圖2（1）

2、 在“浩辰建筑”工具欄下單擊【軸網柱子】工具下面選擇【標準柱】繪制柱底，如圖2（2）。

3、 在“浩辰建筑”工具欄下單擊【軸網柱子】工具下面的【標準柱】繪制柱底，如圖2（3）。

4、 接下來運用“修改”下拉菜單下【三維操作】工具下面的【三維陣列】，向上陣列柱底上方的柱子，如圖2（4）

圖2

5、 單擊“浩辰建筑”工具欄下【軸網柱子】工具下面的【標準柱】繪制柱頂。如圖3（1）

6、 在 “浩辰建筑”工具欄下【三維模型】工具下面的【平板】繪制矮柱與高柱之間的橫梁。如圖3（2）

7、 接下來運用“修改”下拉菜單下【三維操作】工具下面的【三維鏡像】來鏡像畫好的柱子和橫梁。如圖3（3）

8、 單擊 “浩辰建筑”工具欄下【軸網柱子】工具下面的【標準柱】繪制兩個高柱子之間的橫梁。如3（4）

圖3

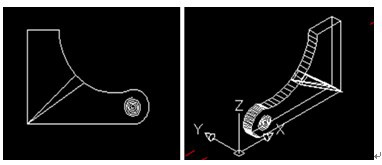

9、 單擊“繪圖工具”里的【樣條曲線】和【多段線】繪制出橫梁上的造型，進行編輯。成組后并修改造型的標高，移動到橫梁之上。如圖4所示

圖4 垛墻平面及三維圖

10、單擊“浩辰建筑”菜單下【墻體】工具下面的【繪制墻體】繪制兩個高柱子之間的墻體。如圖5（1）

11、接下來運用“繪圖工具”里的【多段線】繪制出小門和大門的造型。如圖5（2）

12、繼續運用“浩辰建筑” 工具欄下【門窗】工具下面的【異形洞】選擇墻面上洞口輪廓線的封閉多段線，扣除門洞的造型。如圖5（3）

13、 在“浩辰建筑” 工具欄下【門窗】工具下面的【門窗】插入拱頂鐵門。如圖5（4）

圖5

14、最后單擊 “浩辰建筑” 工具欄下【三維模型】工具下面的【豎板】，再添加字體并三維拉伸。【豎板】和【字】編輯成組，修改牌匾的標高，回到平面圖再準確移動到高柱之間的橫梁上。并最終形成三維立體圖（如圖6左）。這樣校門的最終效果平面圖（如圖6右）就是展現在我們的面前。

圖6 北京四中三維實體圖--北京四中立面圖

借助浩辰CAD強大的性能與較高的靈活性，產品技術老師完成了北京四中校門的繪制，我們可以在此基礎上做更進一步的研究深化，也可以運用該操作對其他著名校門的繪制熟悉該系列操作以加深自己對于使用CAD軟件繪制建筑物的理解。想進一步加深理解者，可以登陸浩辰CAD官網對浩辰建筑CAD進行下載試用。
